一体式智能变频水泵

1.安装方便
无需基础及减震台座，变频装置和泵为一体式，节约布线及VFD安装托架。安装无需水泥基础、减震器、减震台座，变频控制和泵已浑然一体。震动极小，可以像阀门一样悬吊安装，适合屋顶或楼的设备层安装。

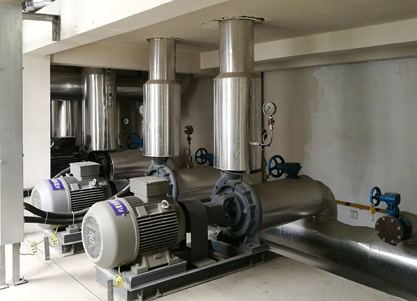

传统卧式泵安装形式

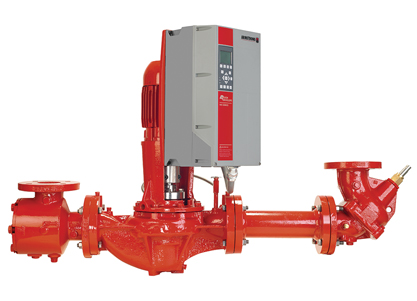

DE泵安装形式

减少初始投资和生命周期内投资
方便施工及使用
节能减排

2.使用方便
变频水泵有流量、扬程、功率、电流、频率的数据显示，并可手动设定流量、扬程、频率参数，做到恒流量运行或恒压运行，无需流量或压差传感器。电机和控制模块的一体化处理，可以抗Du/dt及共模电压干扰，可以省去价格昂贵的滤波器。

3个运行模式-泵出口恒压、远端恒压差、恒流量，可以现场设定，无需传感器。变频水泵具有电表和流量计功能，可以累计用电量和输水量数据，可以随时调用数据。

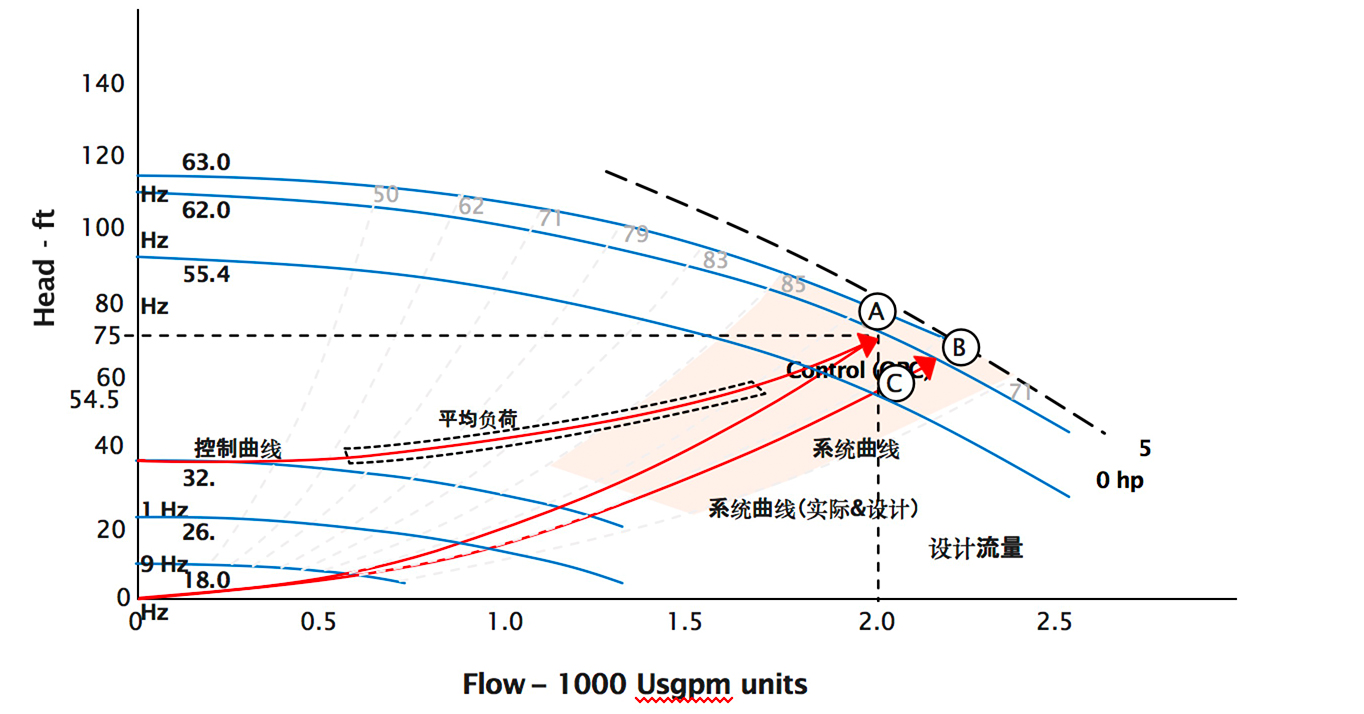

A.设计点：2000gpm at 75ft,46.2 hp
B.实际的平衡系统扬程读数：2200gpm at 66 ft,47.7 hp
C.安装后设计流量下的扬程：54.5ft，35.8hp

H1/H2=(Q1/Q2)2.
66*(2000/2200)2=54.5ft
新的最小压力设定为21.8ft（新系统压力的40%）

原始控制曲线符合ASHRAE90.1,在50%流量下节能75.5%
新的控制曲线负荷ASHRAE 901,在50%流量下节能77.3%

3.维修方便
立式DE泵+入口导流器+多功能阀易维护，更换机封无需抬高电机，提高现场工作效率，降低装配误差。
